前言
本项目不仅仅是一个开发架构,而是努力打造一套从 前端模板 - 基础框架 - 分布式架构 - 开源项目 - 持续集成 - 自动化部署 - 系统监测 - 无缝升级 的全方位J2EE企业级开发解决方案。
项目介绍
基于Spring+SpringMVC+Mybatis分布式敏捷开发系统架构,提供整套公共微服务服务模块:内容管理、支付中心、用户管理(包括第三方)、微信平台、存储系统、配置中心、日志分析、任务和通知等,支持服务治理、监控和追踪,努力为中小型企业打造全方位J2EE企业级开发解决方案。
组织结构
zheng ├── zheng-common -- SSM框架公共模块 ├── zheng-admin -- 后台管理模板 ├── zheng-ui -- 前台thymeleaf模板[端口:1000] ├── zheng-config -- 配置中心[端口:1001] ├── zheng-upms -- 用户权限管理系统 | ├── zheng-upms-common -- upms系统公共模块 | ├── zheng-upms-dao -- 代码生成模块,无需开发 | ├── zheng-upms-client -- 集成upms依赖包,提供单点认证、授权、统一会话管理 | ├── zheng-upms-rpc-api -- rpc接口包 | ├── zheng-upms-rpc-service -- rpc服务提供者 | └── zheng-upms-server -- 用户权限系统及SSO服务端[端口:1111] ├── zheng-cms -- 内容管理系统 | ├── zheng-cms-common -- cms系统公共模块 | ├── zheng-cms-dao -- 代码生成模块,无需开发 | ├── zheng-cms-rpc-api -- rpc接口包 | ├── zheng-cms-rpc-service -- rpc服务提供者 | ├── zheng-cms-search -- 搜索服务[端口:2221] | ├── zheng-cms-admin -- 后台管理[端口:2222] | ├── zheng-cms-job -- 消息队列、任务调度等[端口:2223] | └── zheng-cms-web -- 网站前台[端口:2224] ├── zheng-pay -- 支付系统 | ├── zheng-pay-common -- pay系统公共模块 | ├── zheng-pay-dao -- 代码生成模块,无需开发 | ├── zheng-pay-rpc-api -- rpc接口包 | ├── zheng-pay-rpc-service -- rpc服务提供者 | ├── zheng-pay-sdk -- 开发工具包 | ├── zheng-pay-admin -- 后台管理[端口:3331] | └── zheng-pay-web -- 演示示例[端口:3332] ├── zheng-ucenter -- 用户系统(包括第三方登录) | ├── zheng-ucenter-common -- ucenter系统公共模块 | ├── zheng-ucenter-dao -- 代码生成模块,无需开发 | ├── zheng-ucenter-rpc-api -- rpc接口包 | ├── zheng-ucenter-rpc-service -- rpc服务提供者 | └── zheng-ucenter-web -- 网站前台[端口:4441] ├── zheng-wechat -- 微信系统 | ├── zheng-wechat-mp -- 微信公众号管理系统 | | ├── zheng-wechat-mp-dao -- 代码生成模块,无需开发 | | ├── zheng-wechat-mp-service -- 业务逻辑 | | └── zheng-wechat-mp-admin -- 后台管理[端口:5551] | └── zheng-ucenter-app -- 微信小程序后台 ├── zheng-api -- API接口总线系统 | ├── zheng-api-common -- api系统公共模块 | ├── zheng-api-rpc-api -- rpc接口包 | ├── zheng-api-rpc-service -- rpc服务提供者 | └── zheng-api-server -- api系统服务端[端口:6666] ├── zheng-oss -- 对象存储系统 | ├── zheng-oss-sdk -- 开发工具包 | ├── zheng-oss-web -- 前台接口[端口:7771] | └── zheng-oss-admin -- 后台管理[端口:7772] ├── zheng-message -- 实时通知系统 | ├── zheng-message-sdk -- 开发工具包 | ├── zheng-message-server -- 服务端[端口:8881,SocketIO端口:8882] | └── zheng-message-client -- 客户端 ├── zheng-shop -- 电子商务系统 └── zheng-demo -- 示例模块(包含一些示例代码等) ├── zheng-demo-rpc-api -- rpc接口包 ├── zheng-demo-rpc-service -- rpc服务提供者 └── zheng-demo-web -- 演示示例[端口:9999]
技术选型

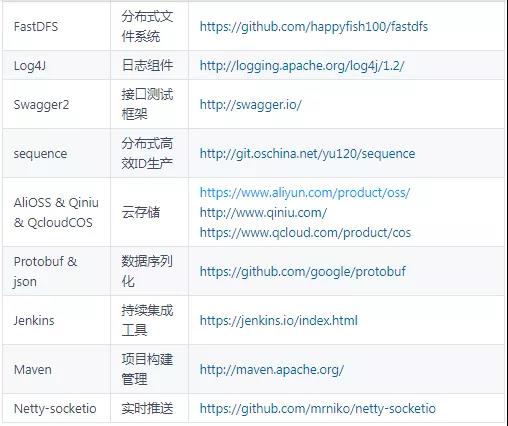

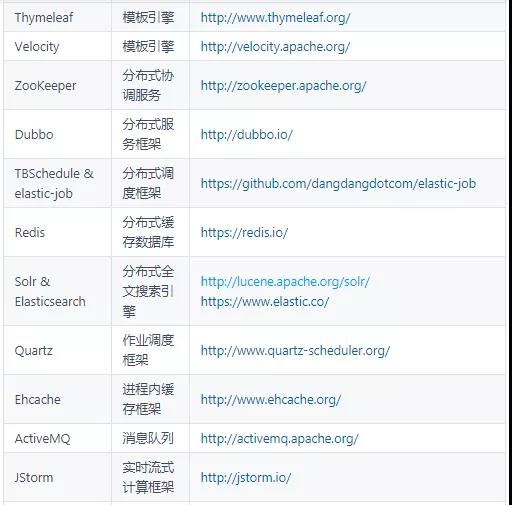

后端技术:

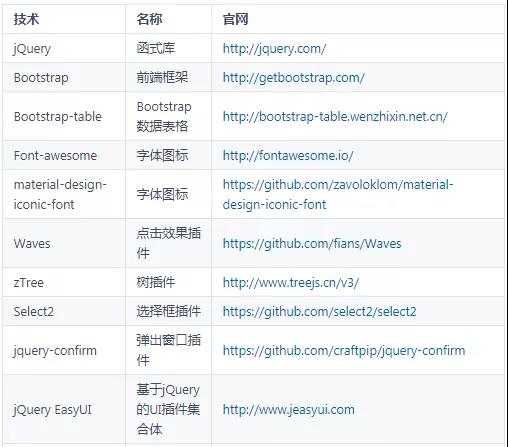

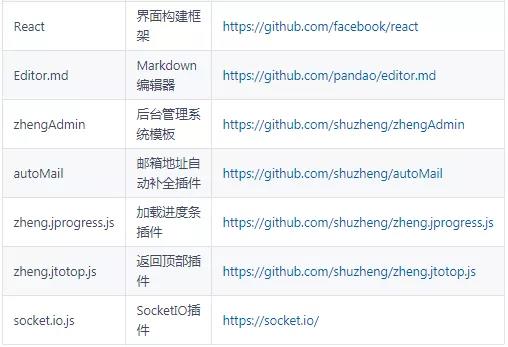

前端技术:

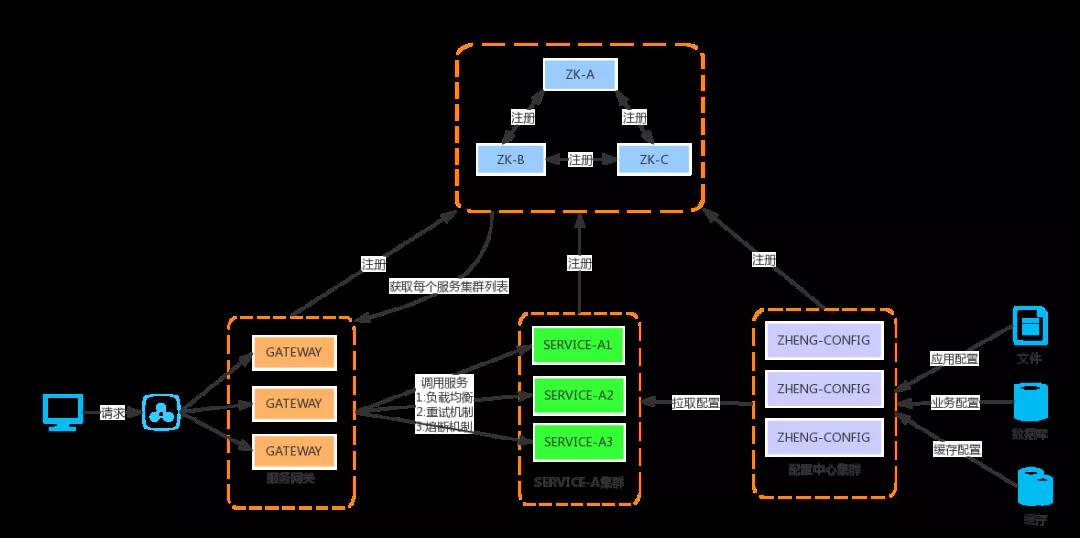

构架图:

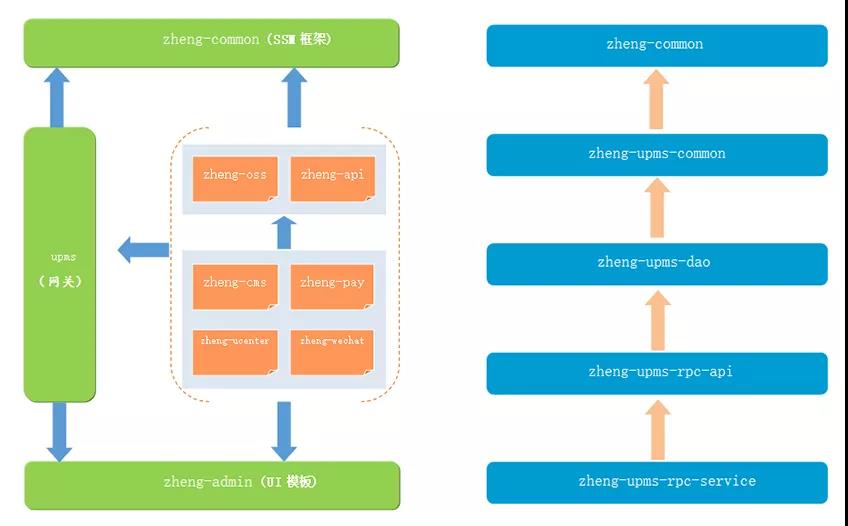

模块依赖:
模块介绍:
zheng-common
Spring+SpringMVC+Mybatis框架集成公共模块,包括公共配置、MybatisGenerator扩展插件、通用BaseService、工具类等。
zheng-admin
基于bootstrap实现的响应式Material Design风格的通用后台管理系统,zheng
项目所有后台系统都是使用该模块界面作为前端展示。
zheng-ui
各个子系统前台thymeleaf模板,前端资源模块,使用nginx代理,实现动静分离。

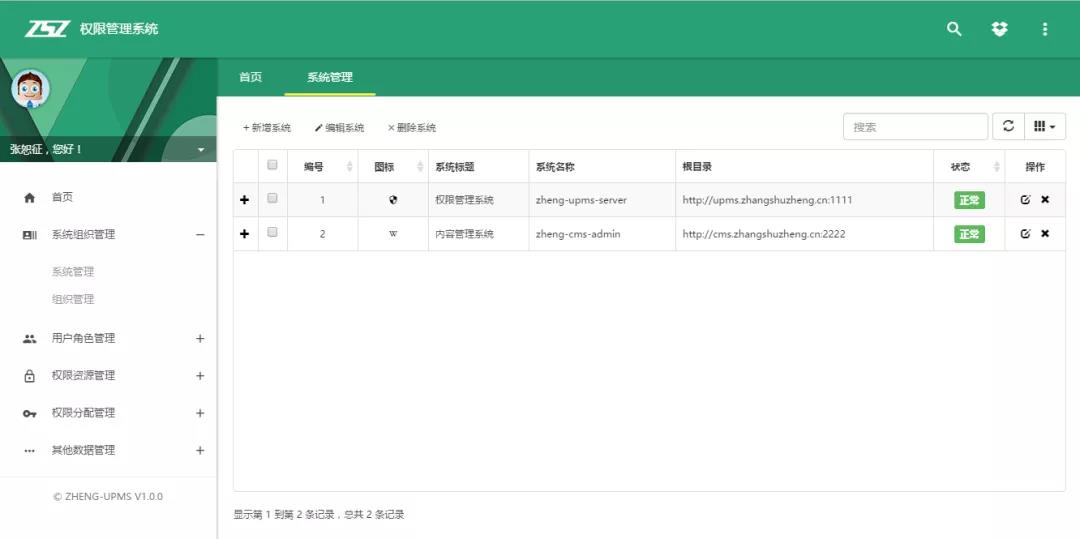

zheng-upms
本系统是基于RBAC授权和基于用户授权的细粒度权限控制通用平台,并提供单点登录、会话管理和日志管理。接入的系统可自由定义组织、角色、权限、资源等。用户权限=所拥有角色权限合集+用户加权限-用户减权限,优先级:用户减权限>用户加权限>角色权限

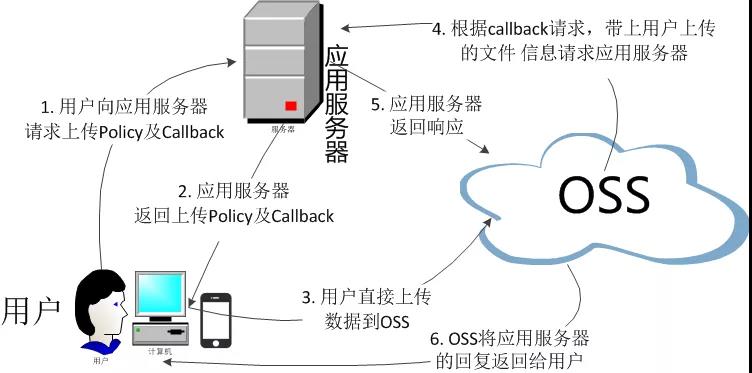

zheng-oss
文件存储系统,提供四种方案:
-
阿里云 OSS
-
腾讯云 COS
-
七牛云
-
本地分布式存储
zheng-api

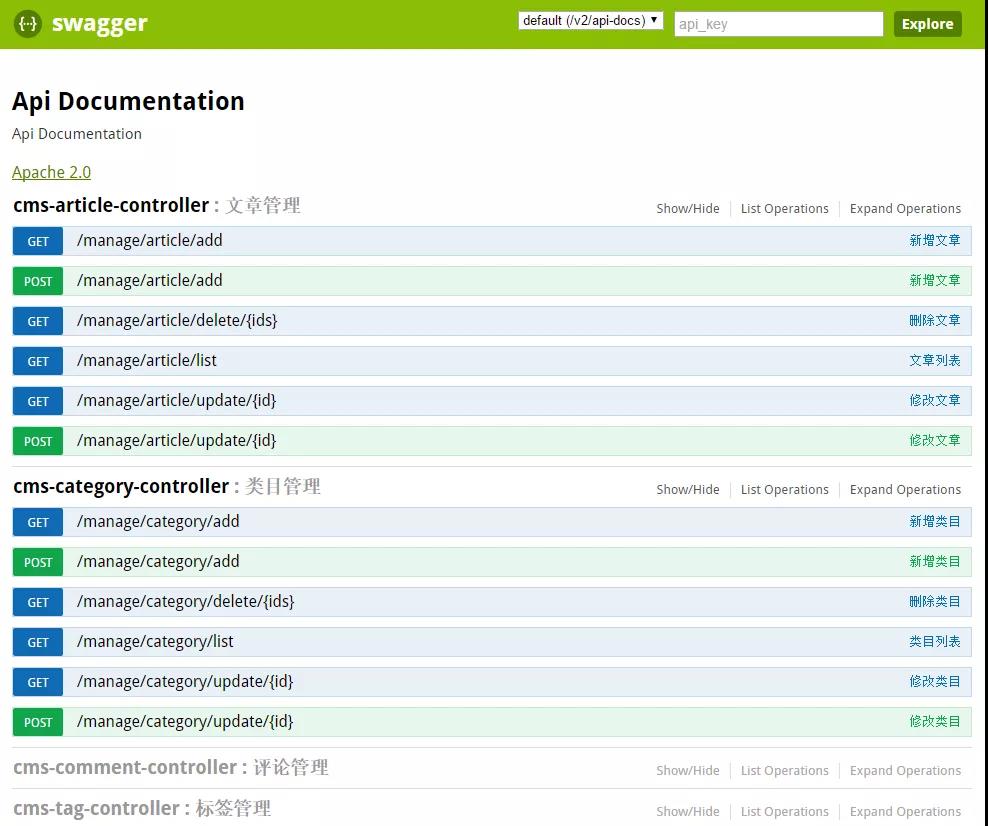

服务网关,对外暴露统一规范的接口和包装响应结果,包括各个子系统的交互接口、对外开放接口、开发加密接口、接口文档等服务,可在该模块支持验签、鉴权、路由、限流、监控、容错、日志等功能。示例图:

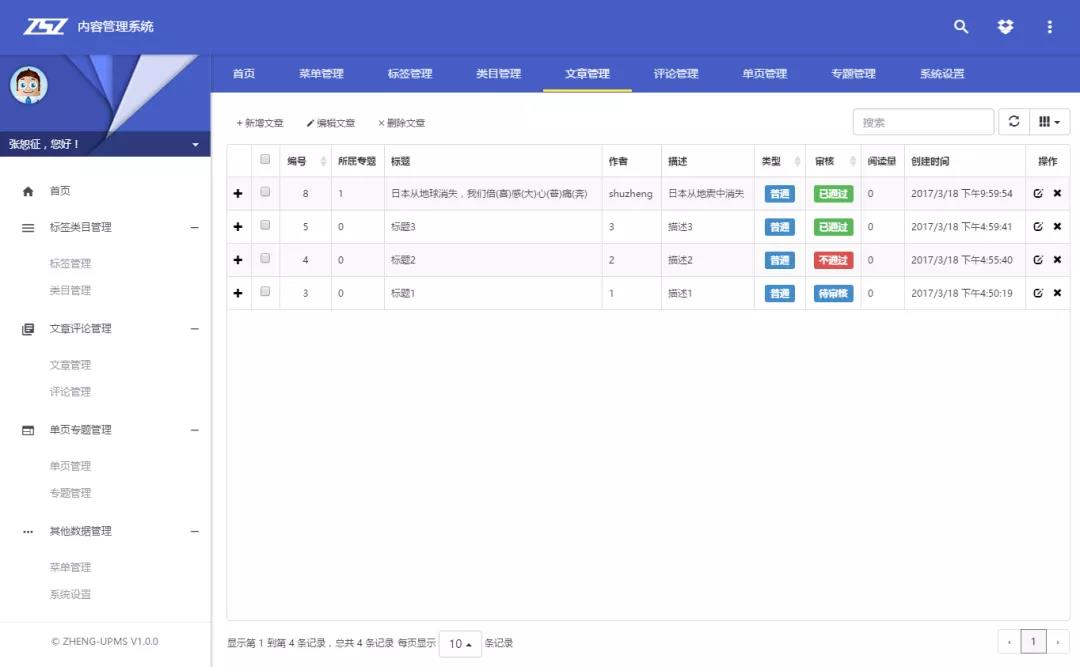

zheng-cms
内容管理系统:支持多标签、多类目、强大评论的内容管理,有基本单页展示,菜单管理,系统设置等功能。

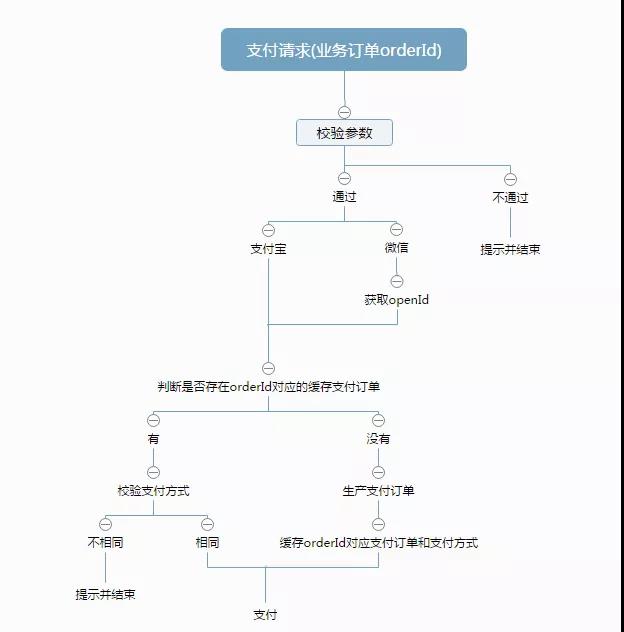

zheng-pay
-
一站式支付解决方案,统一下单接口,支持支付宝、微信、网银等多种支付方式。不涉及业务的纯粹的支付平台。
-
统一下单(统一下单接口、统一扫码)、订单管理、数据分析、财务报表、商户管理、渠道管理、对账系统、系统监控。
环境搭建
开发工具:
-
MySql: 数据库
-
jetty: 开发服务器
-
Tomcat: 应用服务器
-
SVN|Git: 版本管理
-
Nginx: 反向代理服务器
-
Varnish: HTTP加速器
-
IntelliJ IDEA: 开发IDE
-
PowerDesigner: 建模工具
-
Navicat for MySQL: 数据库客户端
开发环境:
-
Jdk7+
-
Mysql5.5+
-
Redis
-
Zookeeper
-
ActiveMQ
-
Dubbo-admin
-
Dubbo-monitor
项目演示

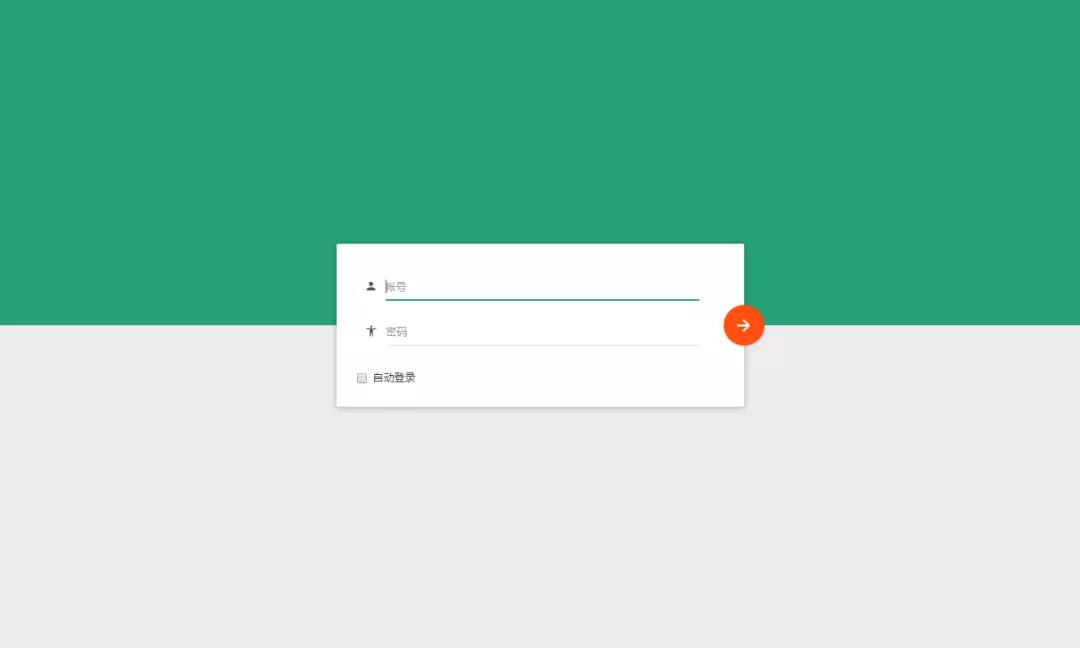

预览图

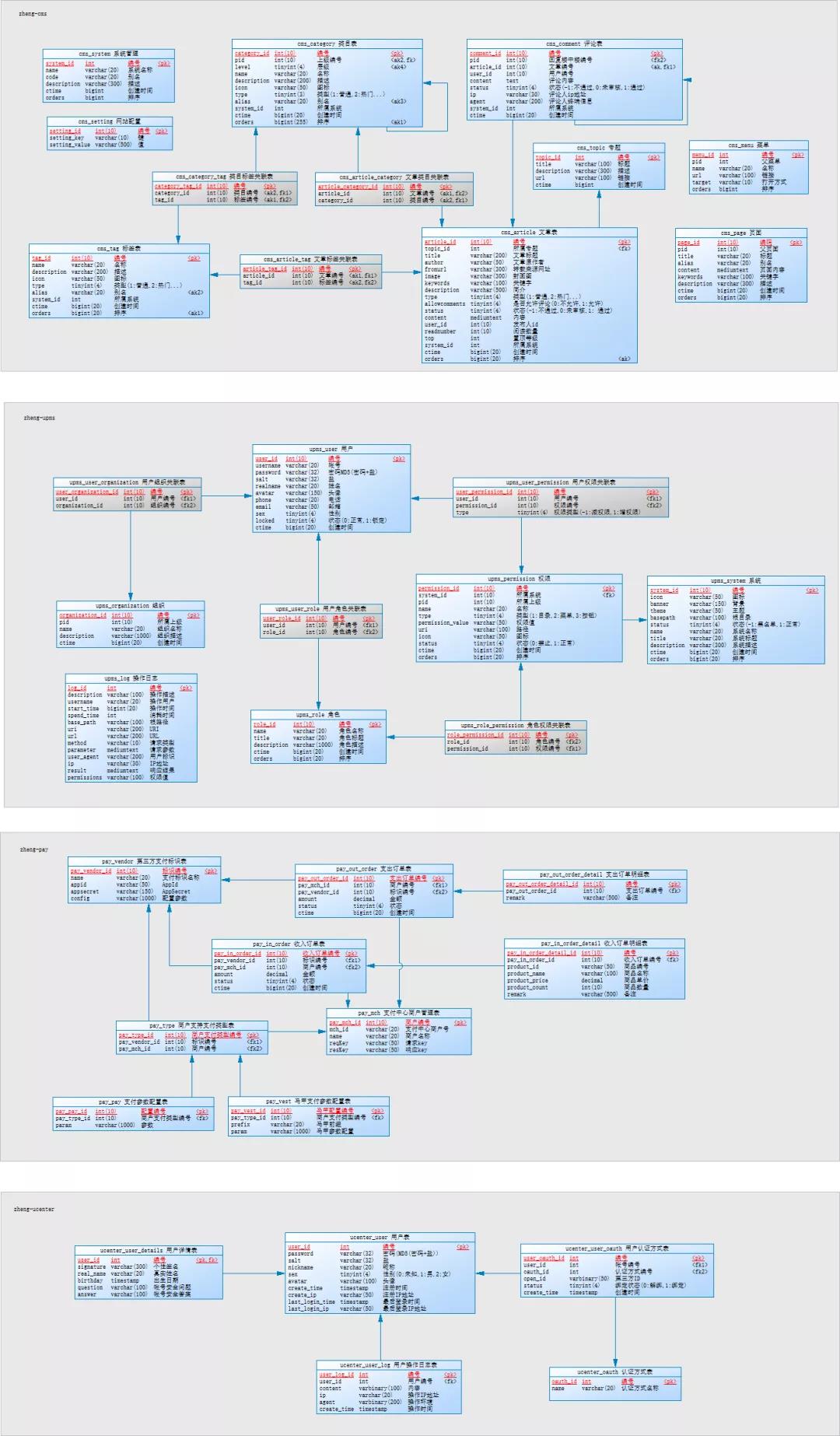

数据模型

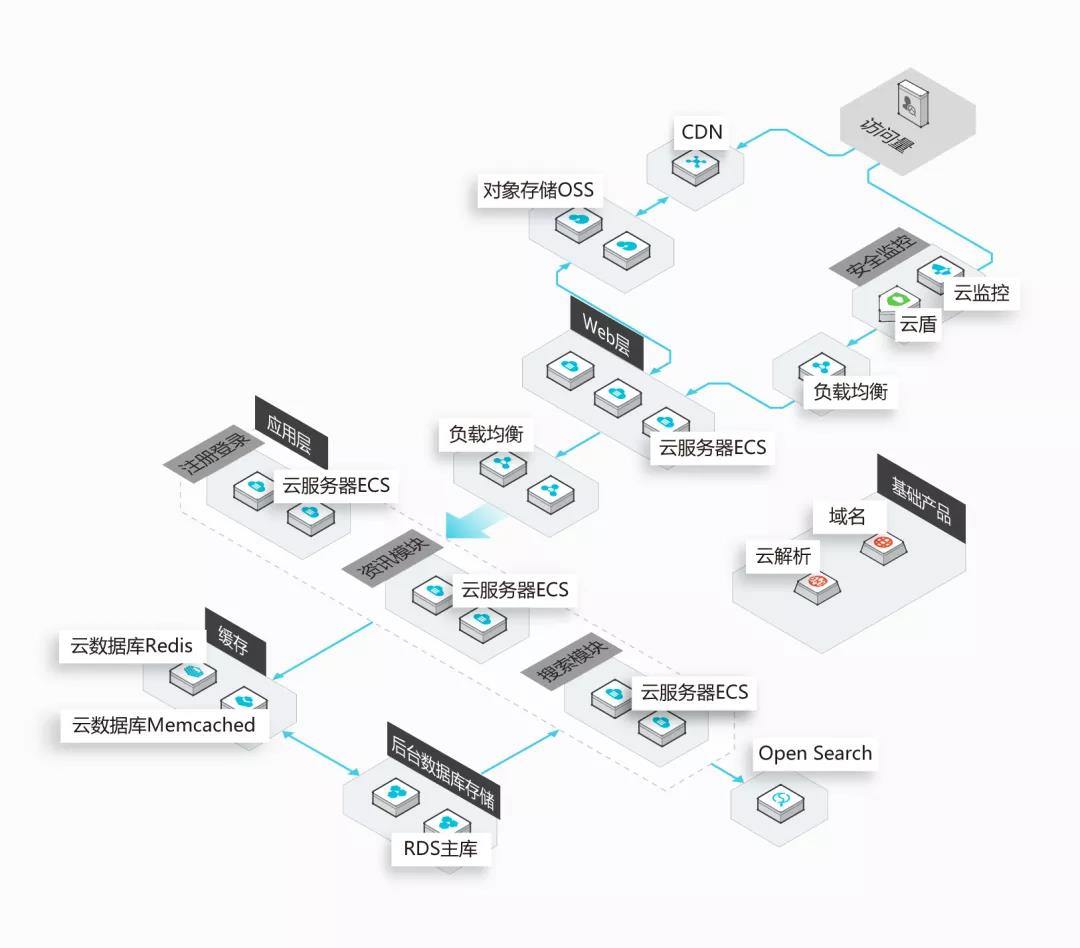

拓扑图
